机械结构

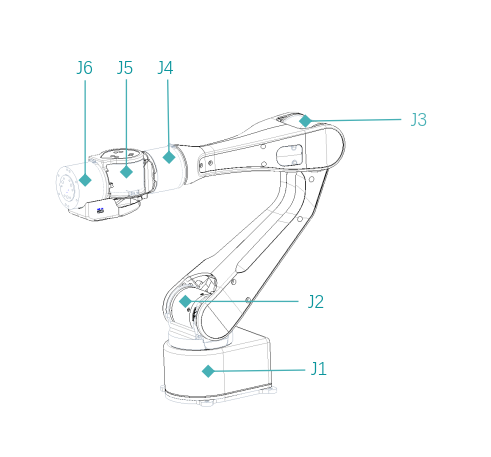

关节示意图

AIRBOT Play 机械臂拥有 6 个自由度，由 J1-J6 六个关节电机构成。

各关节坐标系定义基于右手系。坐标系的 X 轴为红色、Y 轴为绿色、Z 轴为蓝色，颜色朝向表示该坐标轴的正方向。

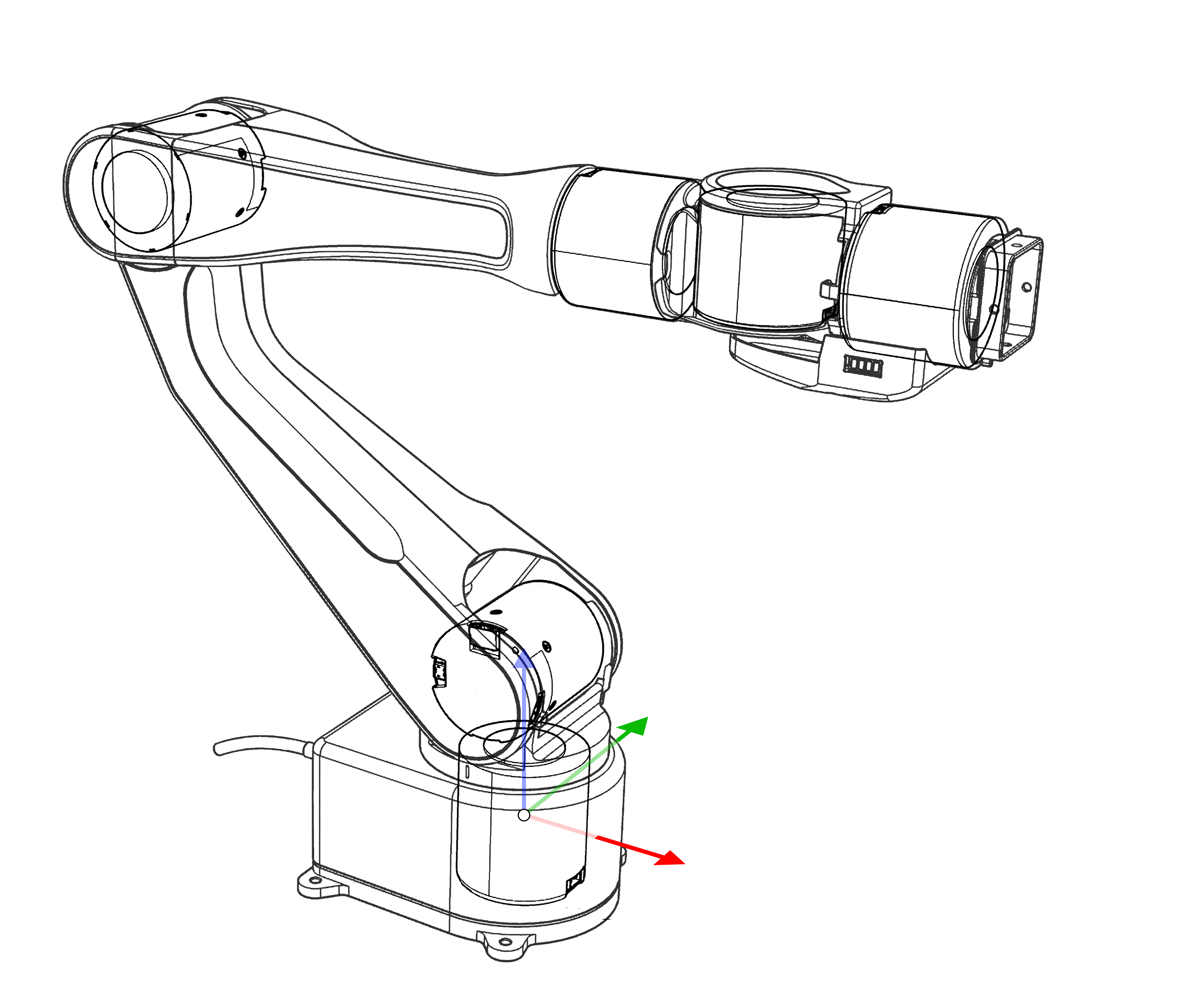

关节1（J1）

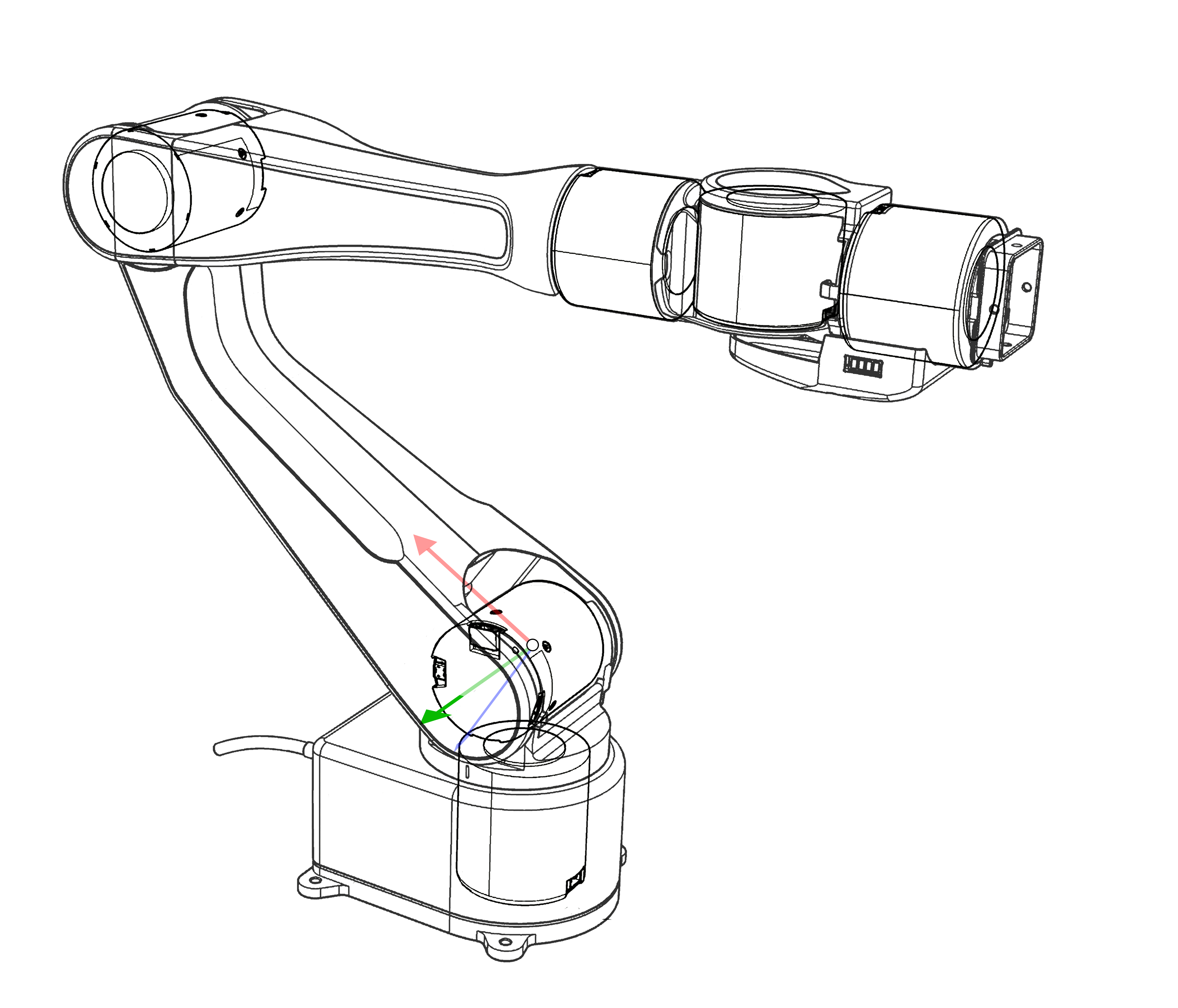

关节2（J2）

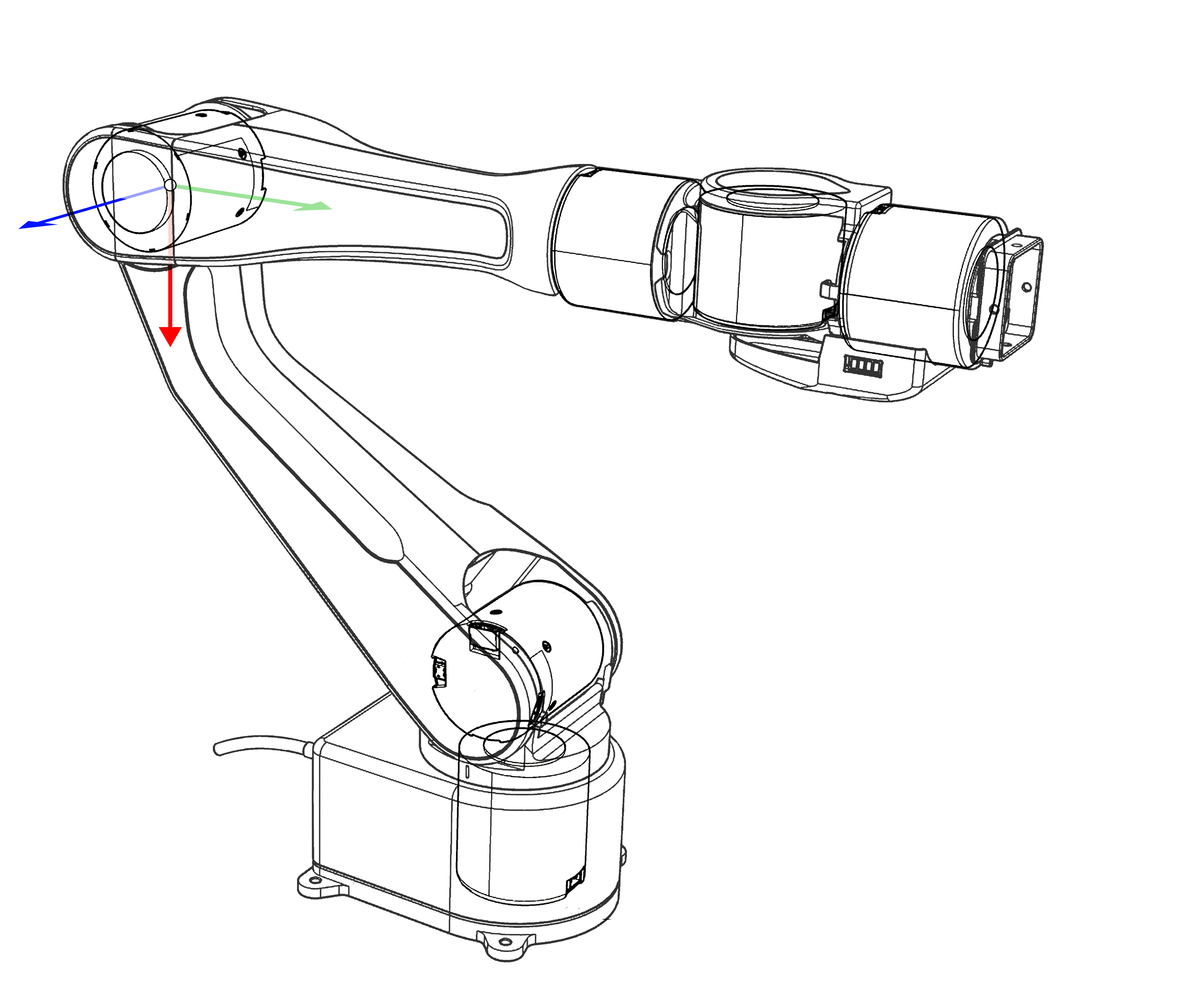

关节3（J3）

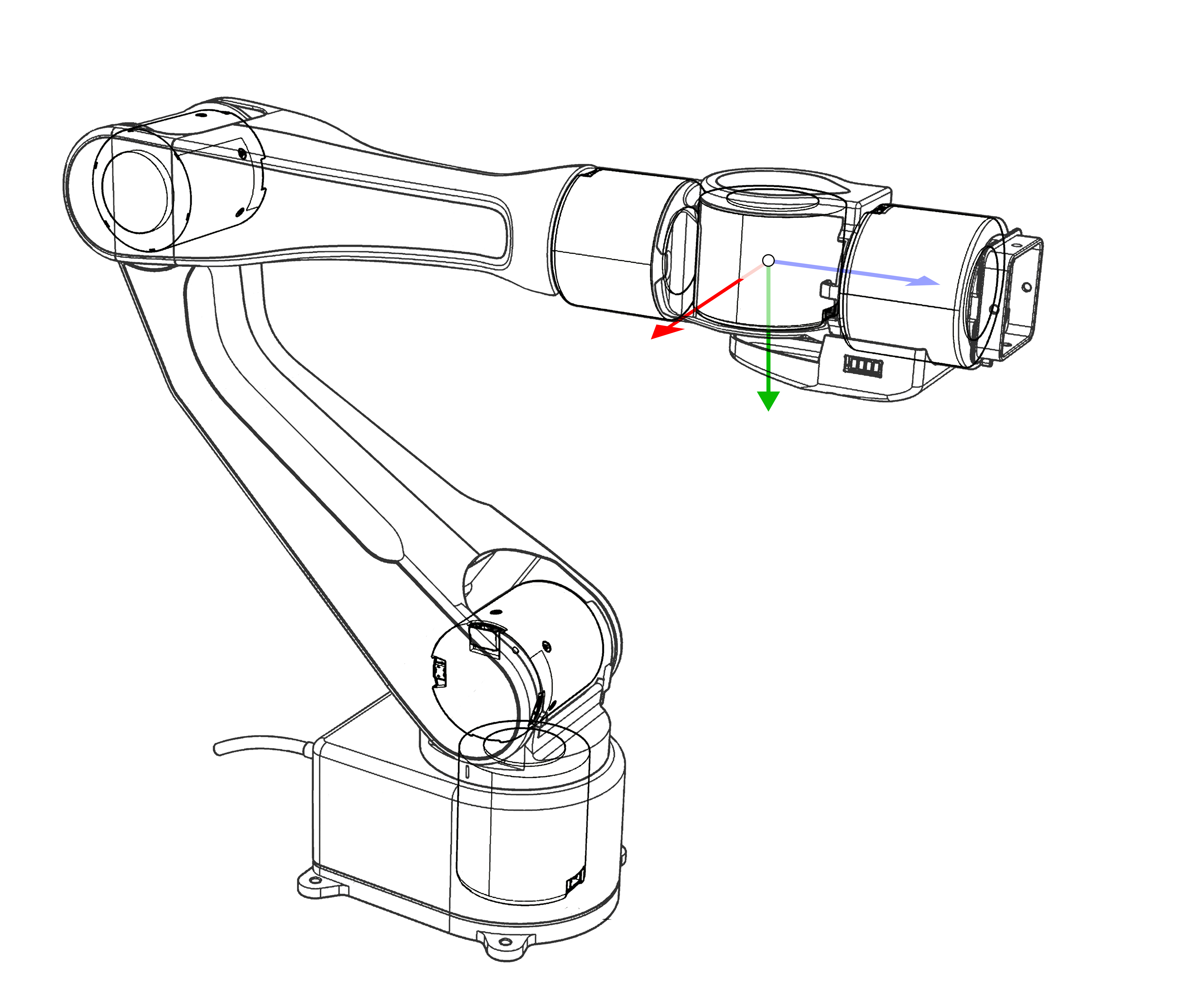

关节4（J4）

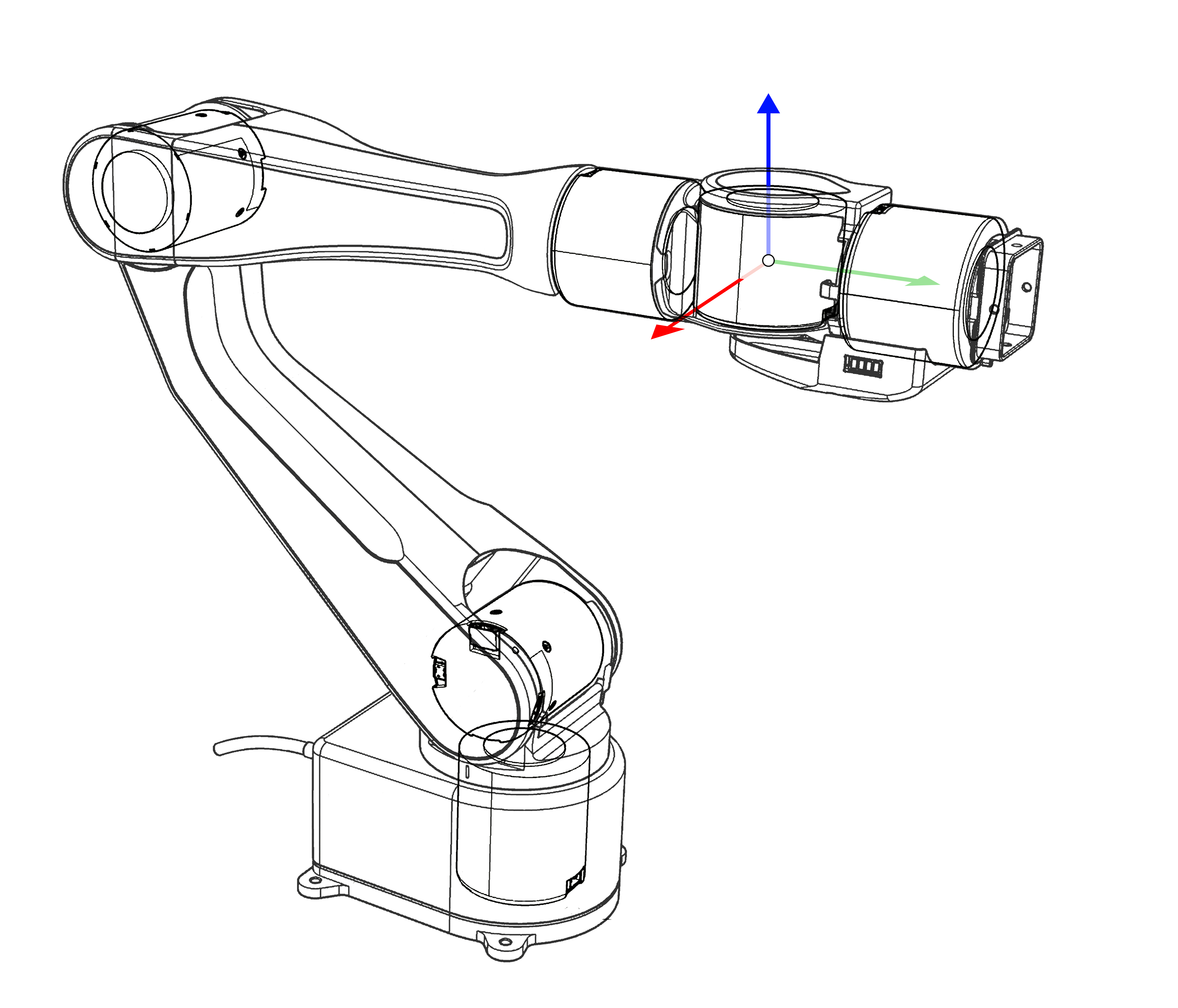

关节5（J5）

关节6（J6）

工作空间

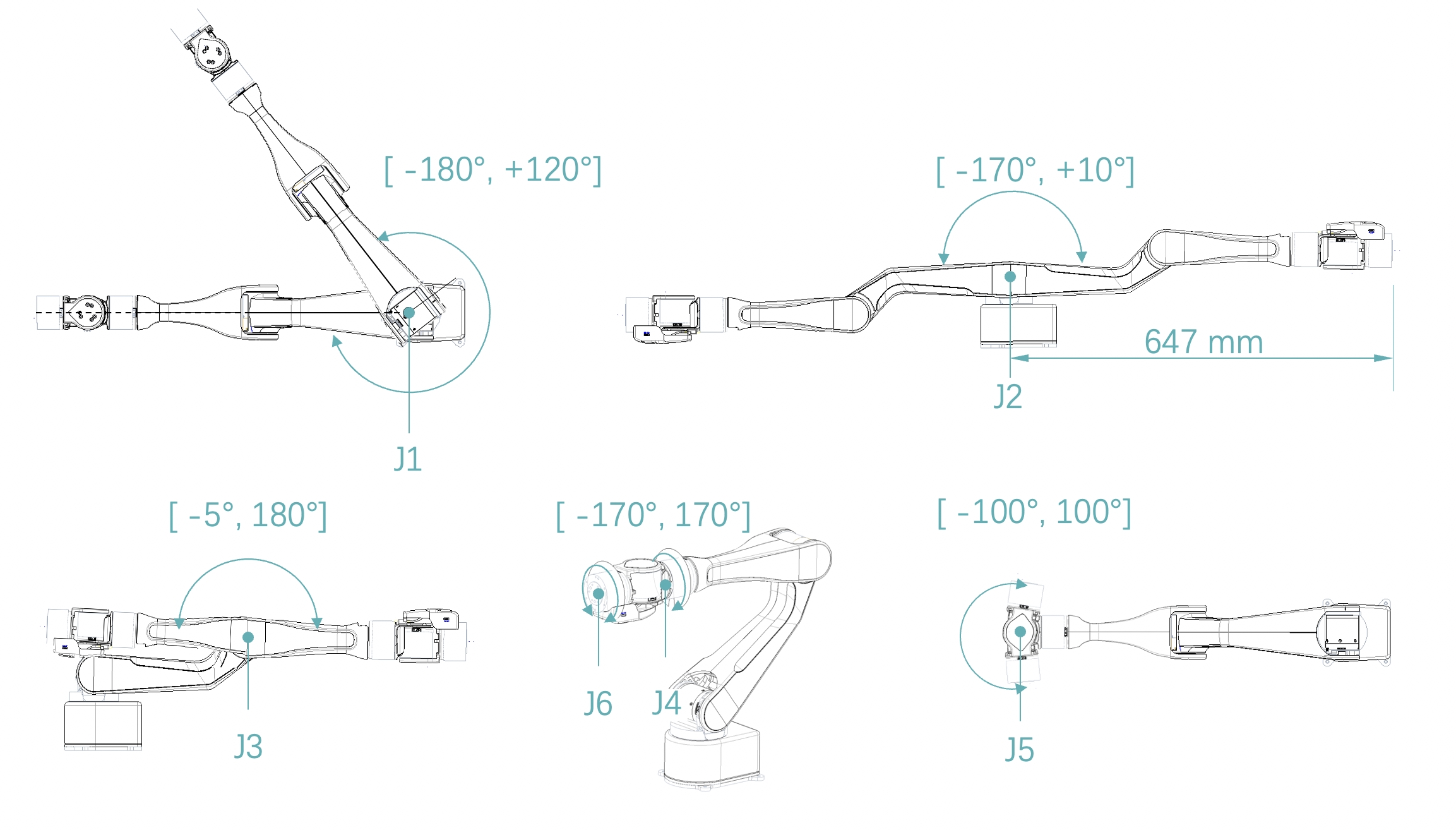

AIRBOT Play 不带末端执行器的最大工作半径为 647 mm，各关节活动空间如下图所示。
